一、東風日產器材消防車整車技術指標
1、JDF5031TXFQC06/ZN6型器材消防車整車基本參數
|
產品商標
|
-
|
產品名稱
|
器材消防車
|
|
總質量(Kg)
|
3200
|
整備質量(Kg)
|
2825
|
|
駕駛室準乘
|
2（人）
|
乘員室準乘
|
3人
|
|
軸數
|
2
|
軸距
|
3400
|
|
接近角/離去角
|
33/30(°)
|
前懸/后懸
|
910/1242(mm)
|
|
輪胎數
|
4
|
輪胎規格
|
255/60R18
|
|
前輪距
|
1570
|
后輪距
|
1570
|
|
軸荷(Kg)
|
1200/2000
|
最高車速
|
135(Km/h)
|
|
底盤型號
|
ZN1038UCM6Y
|
商標名稱
|
鄭州日產
|
|
生產企業
|
鄭州日產汽車有限公司
|
驅動形式
|
4*4
|
|
鋼板彈簧片數
|
—/6
|
發動機功率
|
120KW
|
|
燃料種類
|
柴油
|
外形尺寸
|
5600x1890x2330
|
|
發動機型號
|
發動機生產企業
|
排量
|
功率(Kw)
|
|
M9T-60A
|
東風輕型發動機有限公司
|
2298
|
120
|
|
排放依據標準
|
GB3847-2005,GB18352.6-2016國Ⅵ
|
2、JDF5031TXFQC06/ZN6型器材消防車(整車已通過國家消防裝備質量監督檢驗中心檢測，報告編號：Zb202330416)
2.1 車輛特點：
2.1.1靈活部署快速出動：體型小，方便部署，可放置各種消防器材。該車可以在普通車位和地下車庫停放，輕便靈活，一旦發生險情，能走街串巷，快速出動，及時將消防器材運送到險情地點，實現“打早滅小”。配備的器材箱能裝載各類所需的消防器材，安裝的爆閃燈及倒伏照明能使車輛在陰雨天、夜間工作，車輛有柴油、雙排(乘員5人)，適用性強，四驅，機動性強。
2.1.2品牌技術可靠保障：該車采用鄭州日產皮卡,制造技術成熟可靠，最新國六標準排放;廂體為鋁合金方管骨架及鋁平板外蒙皮結構，廂體有效容積可以達到3000L(內部尺寸：長1780mm×寬1750mm×高1060mm);整車設計科學、合理、精巧、美觀;東風服務站遍布全國各地，售后服務有保障。
2.1.3經濟實惠廉價高效：相對于傳統大型消防車，本車成本低、效率高、操作簡便，車內可選裝高壓細水霧滅火裝置，只需2人即可形成戰斗組，既適合專業消防部隊，又適合民間義務消防組織，為政府和企業節約大量成本，既經濟又實用。
該型器材消防車內部可以設置平拖、旋轉托、抽拉盒等以便放置各種所需的消防器材!該產品可靈活機動的廣泛用于消防隊、文物局、煙草局、煙廠、鐵路局、檔案館、會展中心、會議中心、物流中心、圖書館、加油站、機場、碼頭等重要防火單位!該裝備使用壽命長、一次投入長期保障!是消防崗位的保護神器!
3.主要設備參數
3.1倒伏照明燈(型號：YZH0.4-1.8CA)12V
倒伏式升降照明燈具備仰臥、升降、旋轉、照明功能，設備從初始的水平位置起升到90度，上升達到1.8米的高度，通過旋轉云臺水平360度垂直360度旋轉來完成定位照明。
倒伏式升降照明燈系列產品可以根據客戶要求，在旋轉云臺上方、兩端燈具部件中間加裝攝像機安裝支架，預留攝像機視頻線及其控制線，滿足攝像功能。攝像機水平旋轉定位角度360度，垂直定位角度360度，復位位置可選擇設備倒下后燈具鏡面向前或向下兩種復位狀態(出廠前設定)。伏式升降照明燈采用大功率LED照明光源燈具光效高、壽命長、耗電省、防震的特點。倒伏式升降照明燈折疊復位后具有100Km/h的抗風能力(底板6顆螺絲固定)。規格參數如下：
系統工作電壓：DC12V
燈具工作電壓：DC12V
燈具工作電流：≤10A
旋轉工作電流：≤2 A(max)
水平旋轉角度：360°
垂直旋轉角度：360°
水平、垂直旋轉速度：4r/min
設備工作環境溫度：-30°～55°
燈具控制方式：兩只燈具分別控制(功能選項)
燈光照射效果：泛光、聚光、聚泛光可選
控制方式：有線和無線控制(頂裝攝像機聚焦、變焦、RS485軟件控制)
遙控距離：≥10米，
伸縮高度選擇：1800(mm)
升降工作動力：電動(長時間使用不下滑)
3.2 行李架
行李架采用鋁平板及鋁方管焊接而成，固定在駕駛室頂部支架上。
車頂行李架的作用有：
1、裝載汽車的行李。
2、起到一定的裝飾和美觀作用。
3、擴充車內的有限空間，為出行提供更多的便捷。
3.3 強光照明燈
強光照明燈固定在行李架頂部，共有4個,每個40W具有穿透力強、防潮防爆等優點。
3.4器材箱
廂體采用鋁合金方管焊接、表面粘貼鋁平板，箱體強度大，裝載能力強。內部可以設置平拖、旋轉托、抽拉盒等以便放置各種所需的消防器材。也可用鋁合金型材搭設置物架，兩側各一個卷簾門，尾部上掀門，頂部左右各安裝兩個全紅頻閃燈，后頂部安裝高位制動燈、后示廓燈等，設置后爬梯，可以到廂體頂部。

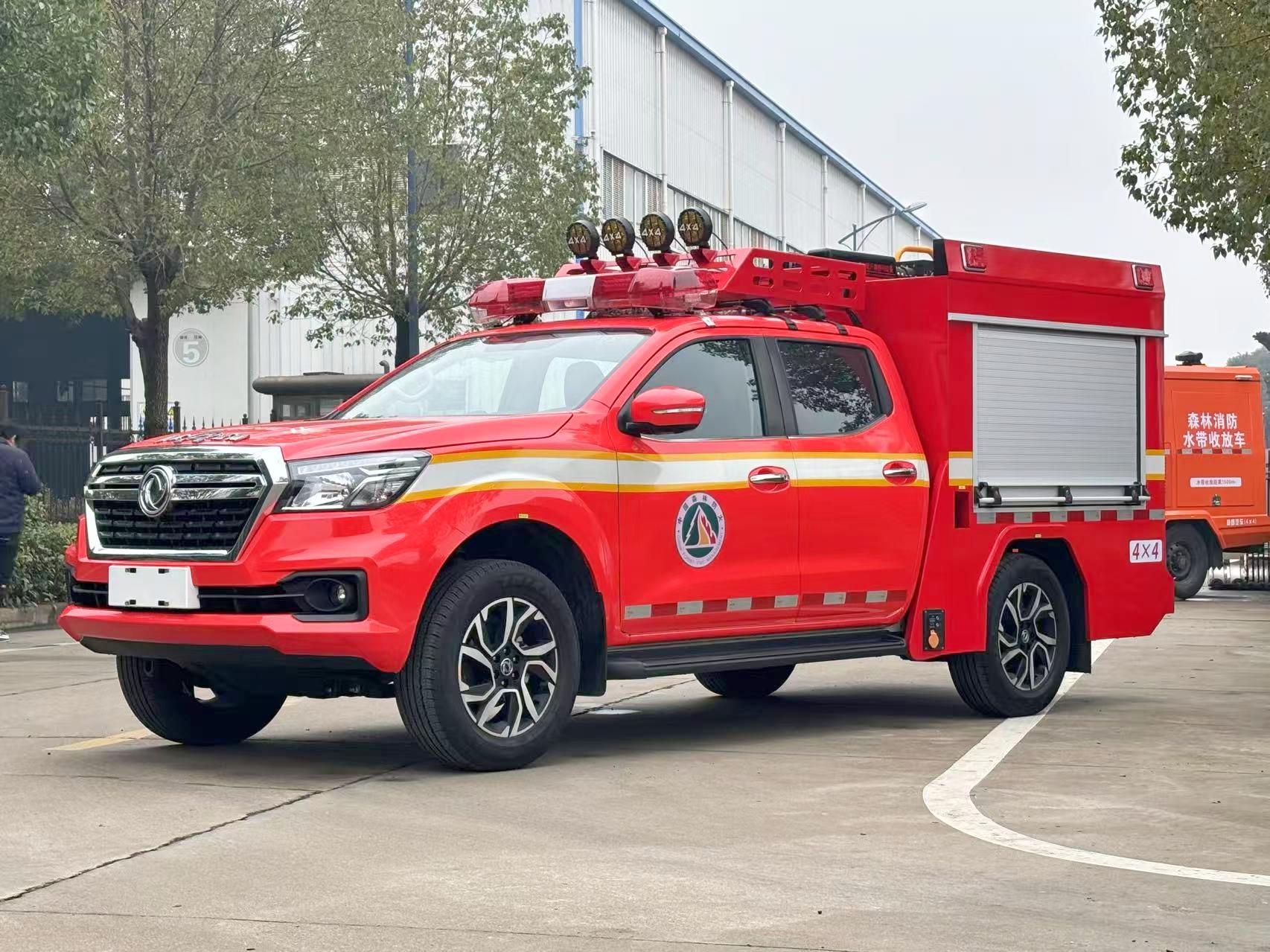

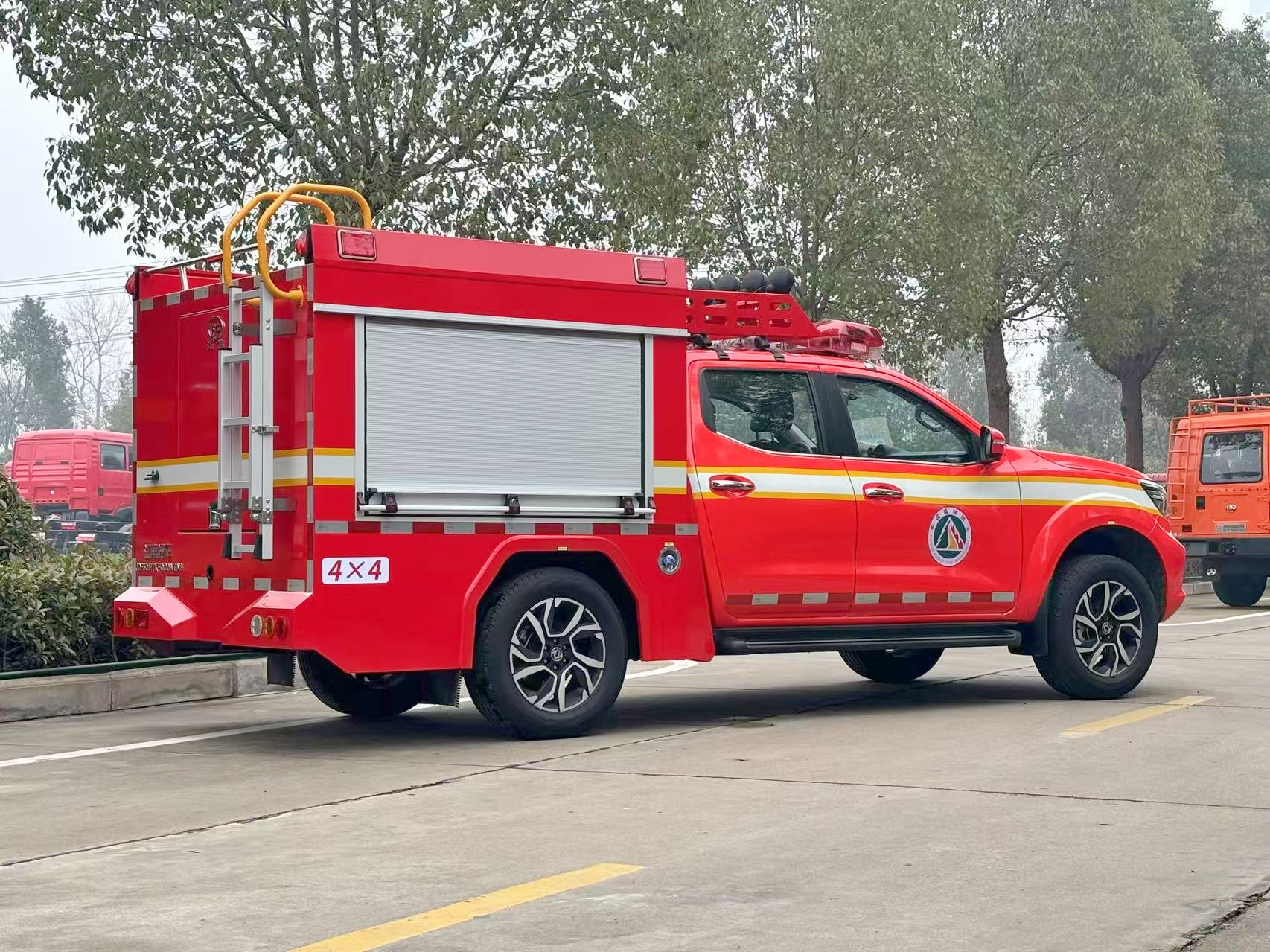

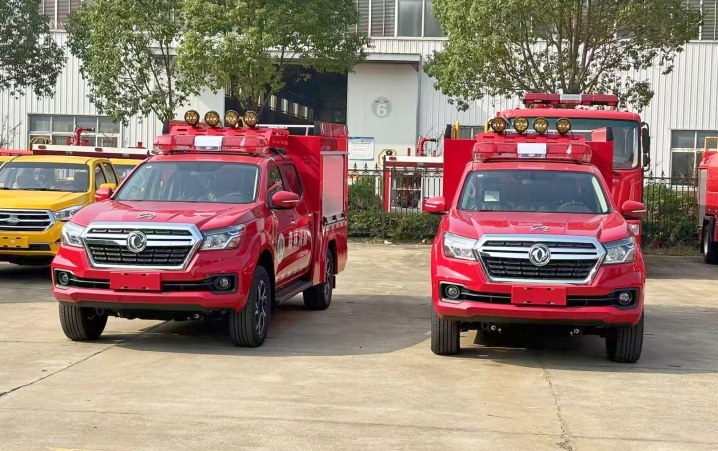

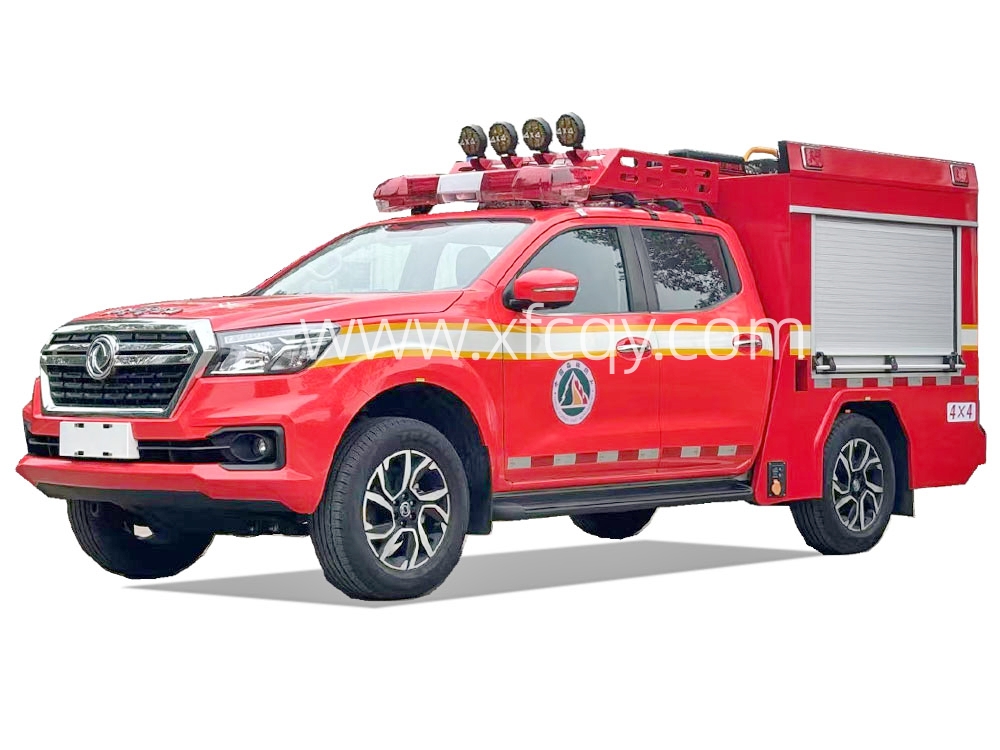

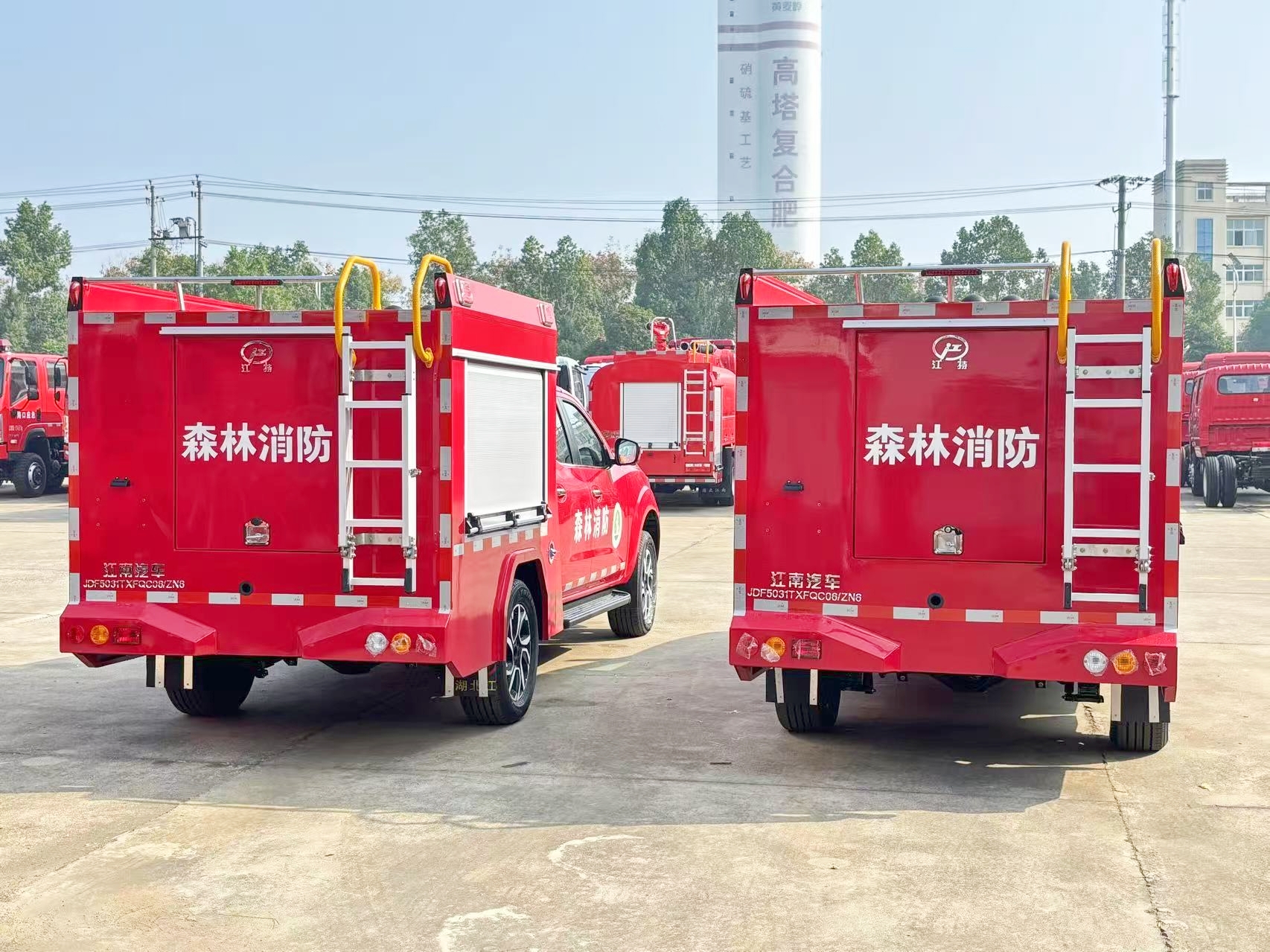

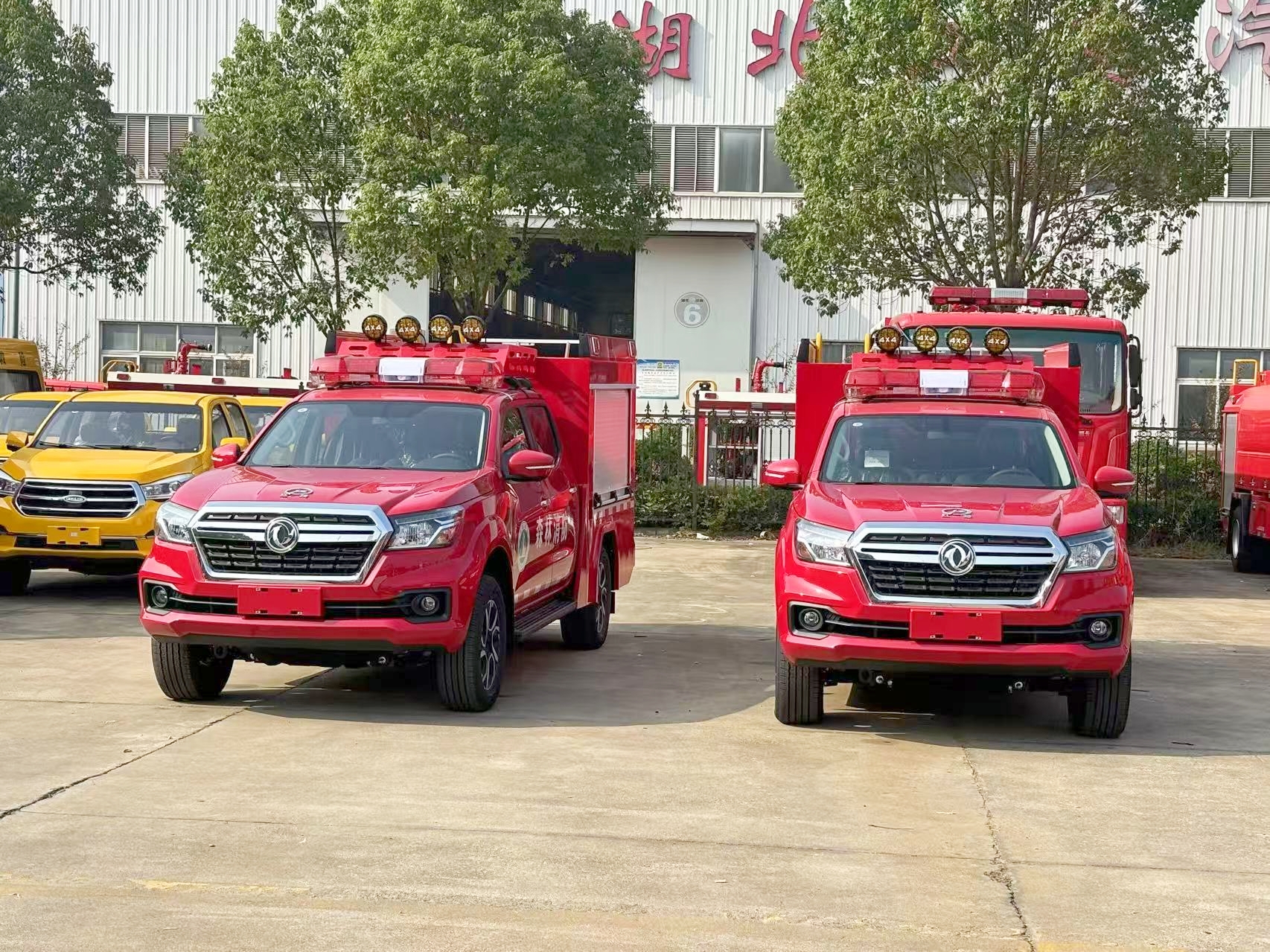

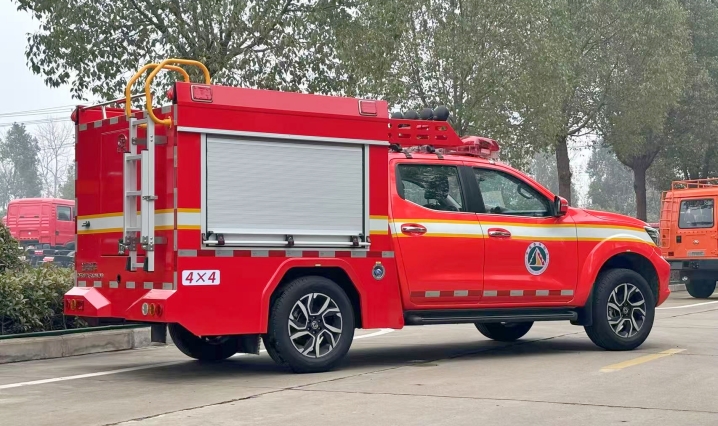

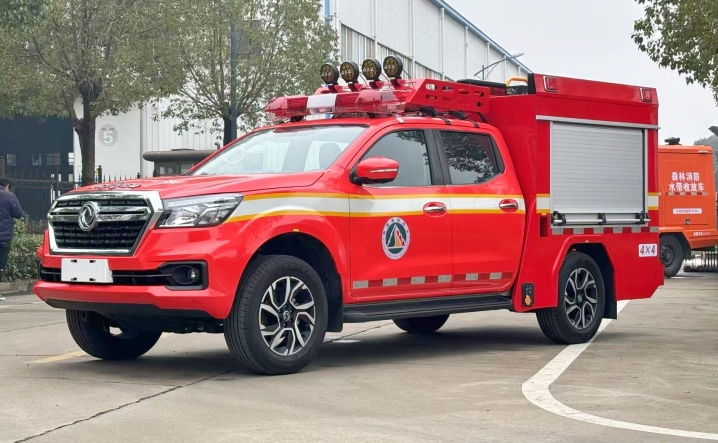

4.實物圖片：
正左側正右側
右前45° 左后45°
制式標識：按照消防單位的制式標準要求和涂裝規范，配備相關的長排
警燈、頻閃警示燈、場地照明燈、標志圖案等，整車更威武壯碩，辨識度更高。
二、東風日產器材消防車總體設計
1、設計原則
1.1先進性與實用性相結合。本系統設計采用先進成熟的技術，在力求先進的同時，充分考慮實用目的，不追求盲目的先進而使成本過高，也不提倡一味實用主義而放棄先進的功能和水平。
1.2.可靠性與安全性統一。項目設備的可靠性是項目穩定運行的基礎，整車系統設計的可靠性還反映出系統的安全性，在群眾性活動中，安全是第一重要的要素，應當首先保證。
1.3 突出互動體驗效果。充分考慮項目的應急功能特色，在設計過程中，保障應急機動性的前提下，最大限度強化人機工程特性。
1.4
突出適用性與可維護性。適用是項目設計的基本目的，增大適用范圍是設計人員的理想，但是不可犧牲日后的可維護性來過分的擴大適用范圍，否則將帶來較高后期維護成本和難度，使整各系統的合理性降低。
2、引用標準
本項目設計引用的主要標準如下：
GB 7258-2017《機動車運行安全技術條件》
GB 1589-2004《道路車輛外廓尺寸、軸荷及質量限值》QC/T 484-1999(2005)汽車油漆涂層
GB4785汽車和掛車的外部照明和信號裝置的數量、位置和光色GB/T12480客車防雨密封性試驗方法
ZB T50 003專用汽車道路試驗方法以及國家規定的其它相關標準規范
3、設計依據
我公司根據國家相關標準，結合應急保障系統的現狀和實際作戰需要，充分利用車輛的有效空間,合理布置各種裝備器材、專用工具或設備，為
在處置突發事件、自然災害事故和等各種應急保障服務。
4、改裝原則
設計和建設本著“先進、實用、穩定、高效”的原則。
5、環境適應性能
工作溫度：整車環境適應能力-35～55(℃)
海拔高度：平原版海拔2000m以下;(高原版海拔5000m以下)
6、密封性能
淋雨：滿足淋雨強度為6mm/min的試驗條件下，經淋雨試驗后車內無滲漏水現象。
7、可靠性
行駛可靠性：符合國標GB7258-2017《機動車運行安全技術條件》規定，平均故障間隔里程不小于2000km。
（1）免費維修方案以及期限？
1、跟蹤服務時間：終身；
2、在交客戶使用之日起，在正常使用范圍內，行駛10000公里內或一年內免費修理(不包括易損件和電器部分)，超過一年，只收取零件費；
3、服務到達時間：省內，二十四小時內到達；其它地區，二十四小時內派出人員；
4、每年防汛期間按排工程技術人員定期或不定期走訪做到有故障及時排除，無故障積極預防。
（2）免費后期配件供應價格方式？
1、方式：在所在地東風/濟南重汽/五十鈴等技術服務站統一供貨,根據用戶要求或由江南專汽廠方直接發貨；
2、配件只收工本費,不加其他費用。
（3）售后服務方式？
底盤部分的維修可在用戶使用地就近的服務站解決。分布地點、技術力量、聯系方式，詳見底盤《保養手冊》。 專用裝置部分的維修，可采用電話、傳真的聯系方式，供貨方在接到用戶電話后24-28小時派專業維修人員前往使用地解決。
（4）技術培訓方案？
供貨方負責在交車給用戶使用前，在用戶所在地免費培訓設備使用人員，主要從駕駛員如何操作液壓系統及專用裝置方面進行熟悉該類車的基本原理和處理一般故障能力的培訓。
（5）我們是外地的，能不能送車？
購車流程規定客戶可以在網上訂購，簽訂購車合同。預付定金。在規定時間內送車到客戶指定地點，客戶驗車合格付全款。
（6）到廠自提車時間？
自提時間：周一至周日，08:00 － 19:00（部分自提點工作時間為9:00-18:00，如遇國家法定節假日，則以新聞發布放假時間為準，請大家屆時關注）
（7）我們這里有沒有銷售點？想看車怎么辦？
消防車不同于小轎車之類的在全國各地設立銷售公司4S店，這是由特種車的特殊性決定的。利用現在發達的商務網絡，客戶只要來電來函下訂單，按照購車流程進行購車，會在合同規定的時間范圍內將車輛及車輛完整手續交到客戶手上。我們將根據用戶的實際需求，為每位用戶打造高品質、個性化的消防車，歡迎您來實地考察生產實力及產品工藝，我們會為您提供最好的服務！
